Десмонд Белл Советские SIGINT операции на Гаваях, перевод Досковского В.И._Часть 3. Меню сигналов



Высокочастотные и сверхвысокочастотные коммуникации

На Гавайских островах расположены различные высокочастотные и сверхвысокочастотные передатчики, которые являются чрезвычайно привлекательным источником сигналов для разведки. Например в качестве высокочастотной системы можно привести передатчик Нижней станции военно-воздушных сил (Bellow Fir Force Station) расположенной на Оаху, которая является частью стратегического авиационного командования, гигантской тихоокеанской сетью для переговоров (Tolk/Scop) «Сигнал 3»; передатчик на Ева Бич Оаху, обеспечивающий запуски баллистических ракет (WSMC) на авиабазе Ванденберг Калифорния и высокочастотный военно-морской передатчик на Луалуалей (Lualualei) Оаху, для обеспечения высокочастотной связи военно-морских операций на Тихом океане.

Что касается сверхвысокочастотных передатчиков, представляющих интерес для разведки (SIGINT) то это станции контроля полетов авиации (АТС), такие как военно-морская авио-станция (Point Naval Air Station) расположенная на Барберс, а также база военно-воздушных сил Хикам на Оаху. Военно-воздушная станция на Барберс это главная база для воздушной разведки флота Squadron 3 (VQ 3); тихоокеанская станция ТАМАСО для самолетов ЕС-130, которая обеспечивает радио связь подводных лодок ВМФ США с баллистическими ракетами на борту с авианосными воздушными крыльями, когда они находятся на Гавайях.

На Barbers Point для контроля полетов авиации используется частота 134.1 Мгц для прибывающих и убывающих самолетов, 126.2 Мгц для диспетчера полетов, 125.1; 123.8; 138.525; 138.55 и 138.975 Мгц для других целей станции АТС. Военно-воздушная база Хикам это главная база 9-го воздушного командования и управления (9 th Airborne Command and Control Squadron) которая имеет в своем распоряжении четыре самолета Blue Eagle EC-135j и является альтернативой воздушным командным центрам Тихоокеанского командования (РАСОМ).

Станция контроля полетов авиации Хикам использует следующие частоты: 125.1, 125.5, 125.8, 163.45, 164.2, 173.26 и 173.56 Мгц (в добавок имеется линия коммуникации прямой видимости ультравысокой частоты для связи с Blue Eagle командными центрами которая охватывает территорию около 30 морских миль с помощью удаленной антенны расположенной на горе Mount Kaala самой высокой точке Оаху).



Наземные микроволновые коммуникации

Гавайи — это источник большого количества чрезвычайно интересных и легко доступных наземных микроволновых связей. Наиболее важные из них те, которые передают информацию от подводного кабеля (микроволновый терминал на Makaha северо-западное побережье Оаху) и от военно-морских станций связи на Wahiawa в центре острова.

Гавайи используются в качестве среднего пункта для транс Тихоокеанского подводного кабеля связи с наибольшим кабель трафиком между континентальными Соединенными Штатами (CONUS), Австралией, Японией, Тайванем, Гуамом и другими Тихоокеанскими островными государствами, имеющими подключение к Makaha.

Здание действующего терминала расположено примерно в сотне ярдов восточнее от Farrington Higway. На крыше этого здания расположены две микроволновых тарелки по 6 футов в диаметре, направленных на микроволновую трансляционную станцию Nanakuli, что находится около восьми миль южнее (с помощью которой осуществляется связь с Гонолулу). Если корабль AGI встанет в пяти милях южнее Pearl Harbor или в 14 милях южнее Waikiki, то он будет в прямой видимости луча MakahaNanakuli, что позволит ему контролировать весь кабель трафик от CONUS, Австралию, Восточную Азию и Тихоокеанские островные государства ориентированные на Гавайское направление, включая телефонный и цифровой трафик большей части военных баз США и разведывательных служб на Гавайях, коммерческий трафик между материком и Японией а также приватные телефонные переговоры.

Тихоокеанское командование также развернуло наземную микроволновую сеть на Оаху, соединяющую Wahiawa и станцию спутниковой связи военно-воздушных сил США на Kaena Point, передающую станцию военно-морских сил на Lualualei, станцию военно-морской авиации на Barbers Point, военно-воздушную базу Hickam и лагерь H.M. Smith.

Вставший в 14 милях южнее от Barbers Point или Гонолулу корабль AGI может легко контролировать микроволновый передатчик от Wahiawa к Barbers Point и военно-воздушной базы Hickam соответственно. Одновременно корабль AGI имеет доступ к микроволновой коммерческой связи от Makaha к Nanakuli. Другой интересный источник микроволновой связи от Barking Sand ВМФ США и Makaha Ridge на острове Kauai около 10 миль северо-западнее Оаху. Barking Sands это база для Barking Sands тактической подводной зоны (BARSTUR), охватывающей район 700 квадратных миль и оборудованный высокотехнологичными измерительными подводными системами, такими как установленными на дне гидрофонами, предназначенными для контроля действий авианосных групп и техники, тактики подводных лодок, военно-морских исследований вооружения и развития; все это генерирует огромный объем микроволновой телеметрии и других сигналов. В качестве радиоэлектронной борьбы Makaha Ridge использует излучатель «threat temmitter» который имитирует сигналы военно-морской активности на Barking Sands, сигналы, которые должны представлять огромный интерес для Советской военно-морской разведки. В последние годы, когда у Kauai наблюдается активность AGIs появляются там.



Спутники связи

Гавайи хорошо обслуживаются сетью спутниковой связи. Основные услуги предоставляет AT&T/COMSAT Corporation INTELSAT system через спутники INTELSAT5 расположенные на 174*Е (the Pacifik Ocean Region Primary Path satellite) и 179/180*Е (the Pacifik Ocean Region Contingency Spare satellite) и связанные с наземными станциями Hickam и Paumalu на Oahu.

Спутник INTELSAT5 имеет 12000 каналов для голосового, телеграфного, телетайпного, факсимильного и цифрового обслуживания. Хотя первоочередные услуги для коммерческих и частных абонентов, небольшое их количество арендуется агентством оборонных коммуникаций (DCA) США. Эти каналы предназначены для оперативных, разведывательных, административных и логистических коммуникаций, а также для связи с ведомством гражданской обороны США.

Например, система раннего предупреждения о ракетном нападении использует Pacific Ocean INTELSAT каналы как резервную службу для связи между наземной станцией спутниковой системы раннего предупреждения программы поддержки обороны (DSP) на Nurrungar в Южной Австралии и US Air force Space Command/Peterson Air Force Base и North American Air Defense Command (NORAD) комплексом на Colorado Spring штат Колорадо.

Система INTELSAT используется также и для разведывательных коммуникаций. Например, информация наблюдения за океаном, собранная SIGINT станциями высокочастотной пеленгации Австралийского управления защиты сигналов (DSD) и соответственно информационной системой наблюдения за океаном (OSIS) США, передается из Австралии на Wahiawa, Oahu, по арендованному каналу INTELSAT под кодовым именем Simpson.

Спутник расположенный на 179/180*Е INTELSAT5 оснащен оборудованием сверх высокочастотной связи (UHF) и арендован организацией INMARSAT COMBAT. С 1976г. военно-морское ведомство США в свою очередь арендует UHF каналы у INMARSAT.

INTELSAT спутники имеют глобальный, региональный луч, а также «пятно» или «зону» ограничивающие район обслуживания. Глобальный луч обеспечивает зону обслуживания, которая, покрывает более чем 40% поверхности земли, в то время как региональный луч покрывает только 20%. Район обслуживания лучом «пятно» также достаточно большой, покрывающий более чем миллион квадратных километров поверхности Земли. Спутники работают на частотах 3.704 – 4.198 и 10.954 – 11.968 гигагерц. Связь с наземными станциями на Paumalu и Hickam может быть легко перехвачена кораблями AGIs класса «Бальзам» или кораблями слежения за баллистическими ракетами MRISs находящимися в сотнях миль от Гавайев.

Дополнительно к INTELSAT Гавайи обслуживаются компаниями Western Union WESTAR, COMSAT Corporations COMSTAR и Alascom Inc. Aurora COMSATs. Эти COMSATs также используются министерством обороны. Например, спутники Western Union/Hughes WESTAR расположенные на 99*Е и 125,5*Е используются для обеспечения связи между Гавайями и континентальными соединенными штатами (CONUS), спутник расположенный на 99*Е WESTAR обеспечивает линию между Hickam на Гавайях и Stockton и Moffet Field в Калифорнии. Спутник, находящийся на орбите 125.5*Е WESTAR соединяет Wahiawa на Гавайях и Mc Clellan Air Force Base в Калифорнии. COMSAT Corporations COMSTAR используется Агентством безопасности связи (DCA) для обеспечения линии между Sunset возле Paumalu и Three Peaks в Калифорнии. DСA арендует 48 каналов связи на спутнике фирмы Alascom Inc. Aurora1 для AUTOVON, чтобы организовать трафик между CONUS и Гавайями через наземный терминал на Hickam. В добавок Aurora каналы, арендуемые DCA являются частью системы Mystic Star которая обеспечивает всемирную линию связи с лучом от Hikam Air Force Base возле Washington.Dc.

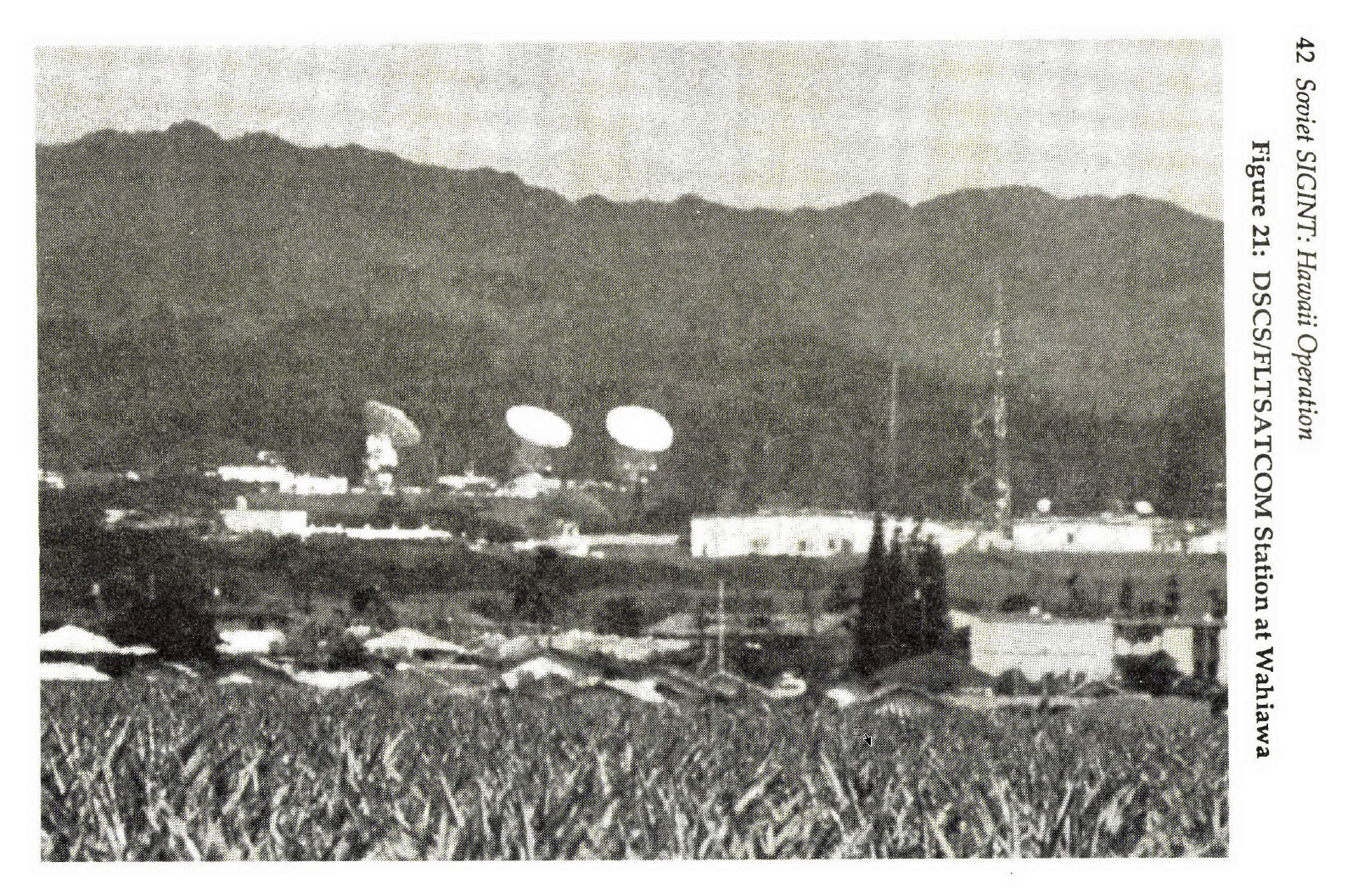

Гавайи — это критическая узловая точка в US глобальной сети спутниковой обороны коммуникаций. Военно-морские Communications Area Master Station Eastern Pacific на Wahiawa в центре Оаху, это общий пункт для обеих контрольных станций: для US Navys Fleet Satallite Communication (FLTSATCOM) Sistem, это одна из пяти контрольных станций, расположенных по всему миру и Net Control Facility (NCF) для Western Pacific (WPAC) спутника, спутниковой системы защиты связи (DSCS).

Система FLTSATCOM военно-морских сил США, была создана в начале 1970-х годов с целью обеспечить службу вещания сверх высокой частоты для военно-морских кораблей США, а также представляет возможности командованию, управлению, обмен цифровыми данными через компьютер между береговыми станциями, подводными лодками с баллистическими ракетами на борту (FBM), авианосцами, крейсерами, отдельными самолетами и др. кораблями и подводными лодками. Это позволяет президенту и секретарю безопасности, общее название «национальное командование» National Command Authority, постоянно быть на связи с полевыми командирами практически по всему земному шару. Она используется также для военно-морской разведки, обеспечивая связь для сбора информации с океанских станций наблюдения (такие пункты как SOSUS и наземные станции Classic Wizard/White cloud Ocean Surveillance Satellite) станции центрального наблюдения за океаном и обработки информации, оперативные центры противолодочной борьбы и активы флота.

Система антенн на спутниках FLTSATCOM включает в себя 16-и футовую (4.8 метра) сверх высокой частоты UHF параболическую антенну, спиралевидную передающую антенну сверх высокой частоты, спиралевидную всенаправленную антенну и рупорную антенну сверх высокой частоты для связи земля – летательный аппарат. Каждый космический аппарат имеет 23 канала: девять каналов широкого диапазона частотой 25 Кгц радиорелейная связь ВМФ, двенадцать узкополосных частотой 5 Кгц каналов военно-воздушных сил как часть системы AFSATCOM для связи со стратегическим авиационным командованием (SAC) стратегических ядерных сил, один канал широкого диапазона частотой 500 Кгц для национального командования (National Command Authorities (NCA) ) и один канал 25Кгц для радиовещания флота. Контрольный терминал FLTSATCOM на Wahiawa оборудован AN/FSC-79 терминалом диаметром 60 футов и предназначен для спутника FLTSATCOM на орбите 172*Е, который обслуживает район от Юго-Восточной Азии через Тихий океан до западного побережья CONUS.

Военно-морской флот США признавал уязвимость системы UHF SATCOM для радиоперехвата. Например, вице адмирал Gordon R.Nagere директор командования и управления в офисе Главного командования военно-морскими операциями свидетельствовал в июне 1981г. следующее: «UHF спутники уязвимы для электронного подавления, а наземные передатчики уязвимы для перехвата в пределах прямой видимости». Система безопасности спутниковой связи (Defens Satellite Communication Sistem (DSCS)) изначально была разработана для поддержки дальне-магистральных коммуникаций необходимых для различных служб и агентств Мин. обороны США, включая систему безопасности оборонных коммуникаций (Defens Communication Sistem (DCS)) и всемирную систему военного командования и управления (World Wide Military Command and Control SiStem (WWMCCS)). Она обеспечивает связью президента, национальное агентство безопасности (the National Command Authorities NCA)) и объединенные и специализированные командования, военные службы и боевые силы; системы раннего предупреждения и другие критически важные сайты, включая тех кто относится к центральному разведывательному управлению (Central Intelligence Agency (CIA)) и национальному агентству безопасности (National Security Agency (NSA)), NATO и союзные правительства связанные международными договорами. Она обеспечивает аналоговые и цифровые каналы передач практически для всех видов связи, включая голосовую, цифровую, факсимильную и изображения высокого разрешения.

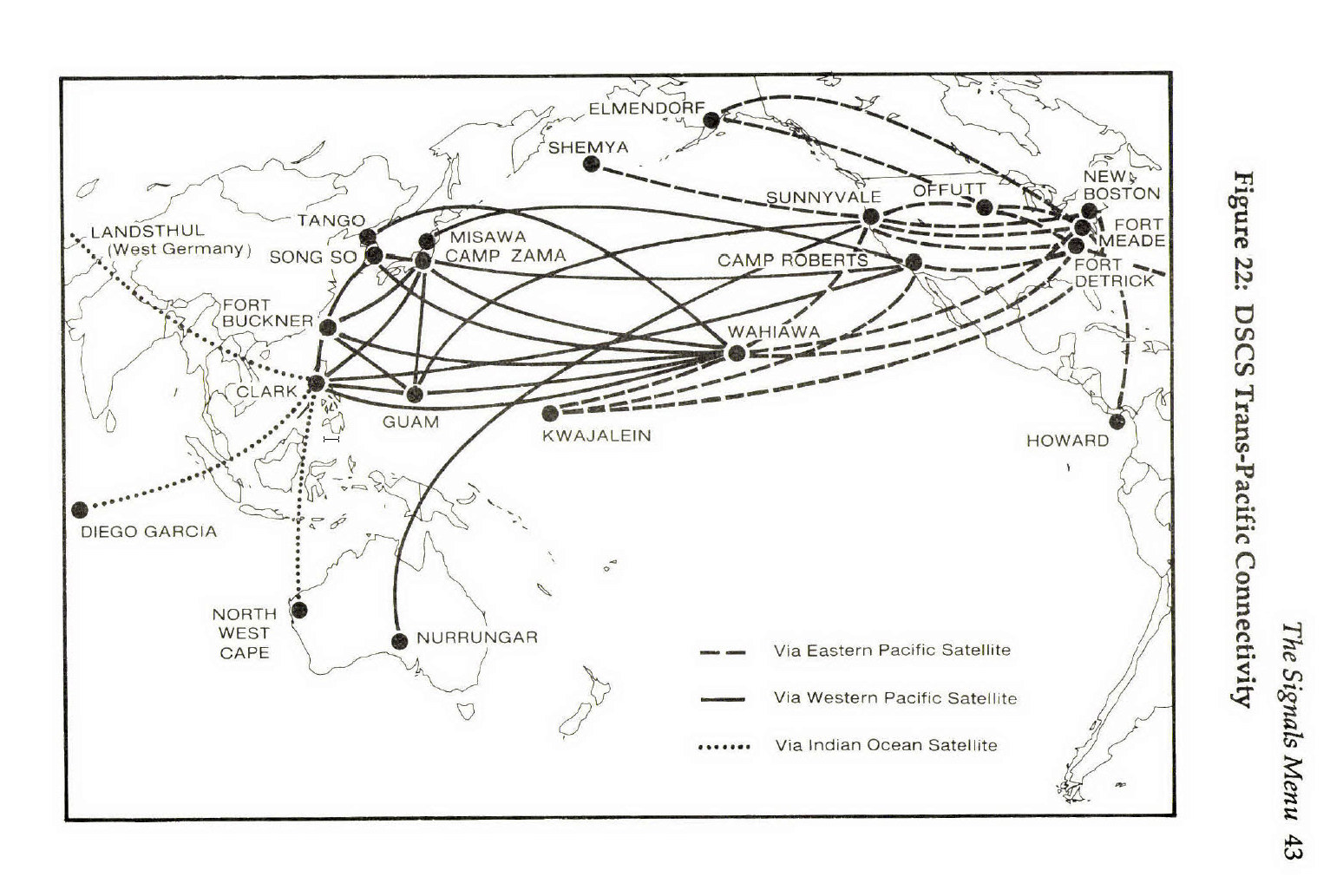

Станция Wahiawa это сетевой объект управления (Net Control Facility (NCF)) для спутника западной части Тихоокеанского региона (West Pacific (WPAC)) системы безопасности спутниковой связи DSCS расположенного на 175*Е. В добавок обеспечивается ретрансляция с континента США через спутник для восточной части Тихого океана системы безопасности и спутниковой связи, расположенного на 135*W. Терминалы DCCS на Wahiawa состоят из 2-х систем AN/MSC-40 по 40 футов в диаметре, 2-х систем AN/FSC-78 по 40 футов в диаметре, 2-х систем AN/FSC-78 по 60 футов в диаметре и терминала AN/TSC-54 эксплуатируемого на договорной основе. Спутник DSCS WPAC, находящийся на 175*Е, является спутником DSCS 2 запущенный в октябре 1982г. и который должен быть заменен на спутник DSCS3 в ближайшем будущем. Спутник DSCS EPAC, расположенный на 135*W является спутником DSCS3.

Антенная система на спутнике DSCS2 состоит из многоканального преобразователя Х диапазона, одночастотного ретранслятора с пропускной способностью 410 Мгц и возможностью до 1300 голосовых каналов или передачи цифровой информации более 100 Мгбт в секунду; антенное покрытие земли с передачей пучка от 18º, коэффициентом усиления 16-18 Дб и эффективной излучающей мощностью от 28 Дбвт; (nc) поворачивающейся антенной узкого охвата с диаграммой направленности 2,6º коэффициентом усиления 33Дб и эффективной излучающей мощностью 43Дбвт и антенной с управляемой зоной покрытия (ac) с передачей пучка 6.5º коэффициентом усиления 22 Дб и эффективной излучающей мощностью 32 Дбвт. Каждая из nc или ас антенн управляется в пределах +-10º. Они имеют возможность одновременного приема и передачи информации.

В добавок спутник оснащен биконической рогатой антенной S-диапазона частот с тороидальным пучком 32º для приема и передачи телеметрической и командной информации управления спутником.

Покрытие земной поверхности антенной спутника DSCS2 WPAC c передающей шириной диаграммы направленности 18º обеспечивает охват района, измеряемого примерно 11240 км. в диаметре, т.е. от Сингапура до Калифорнии. Зона покрытия полноповоротной антенной имеет ширину диаграммы направленности 6.5º, что обеспечивает покрытие района около 4.100 км. в диаметре. У управляемой антенны узкого охвата ширина диаграммы направленности 2.5º и район покрытия составляет около 1600 км. в диаметре. Поэтому сообщения от программы поддержки обороны (Defense Support Program (DCP)) раннего предупреждения наземной спутниковой станции на Nurrungar, Южная Австралия, передаваемые на континентальные США через узко направленную спутниковую систему DSCS WPAC и ретранслируемые через DSCS WPAC NCF на Wahiawa, могут контролироваться Советскими SATCOM системами перехвата, имеющимися на борту кораблей, расположенных в пределах 800 км. от побережья Оаху.

Аналогично разведывательная информация собранная национальным агенством безопасности (National Security Agency (NCA)) со станций находящихся на Nisawa в Японии, Clark Field на Филипинах, Pyongtaek в Южной Корее, на Hanza или Futema Окинава и переданная через узкий луч DSCS 2 WPAC национальному агенству безопасности (NCA)/Объединенному центру разведки и предупреждения (Joint Intelligence Indication and Warning Cetnter) на Kunia около Wahiawa, может контролироваться Советскими разведывательными кораблями в 800 км. зоне от побережья.

Спутниковая связь DSCS 3 состоит из 10 антенных систем: 4 системы покрытия земной поверхности рупорными антеннами ( две из которых для приема-передачи); приемная антенна с объективом на 61 лучевод с соответствующим лучом формирования сети, которая обеспечивает помехозащищенность и избирательность покрытия; две передающих антенны на 19 лучеводов с лучом формирования сетей для быстрой организации выборочных моделей покрытия с учетом сети наземных приемных терминалов; передающая антенна имеющая высокий коэффициент усиления (луч 3º) с тарелкой для формирования фиксированного луча покрытия и две сверх высокочастотные антенны (UHF), одна дугообразная (bow-tie) приемная антенна и другая крестообразная симметричная вибраторная передающая антенна, используемая как одноканальный ретранслятор (Single Cannal Transponder (SCT)).

Космический спутник оборудован SCT для обеспечения безопасного и надежного распространения экстренных сообщений (Emergency Action Message (EAM)) и единого оперативного плана коммуникаций (Single Integrated Operational Plan (SIOP)) для стратегических ядерных сил США и командных систем. Кроме того, имеется оборудование 2-х частотной (УВЧ/S диапазон и СВЧ/Х диапазон) (UHF/S band and SHF/X band) телеметрии, слежения и контроля системы управления космическим аппаратом, позиционированием и проверки бортовых систем.



Диск передающей антенны имеет 3º растр высокого усиления, что обеспечивает пучок покрывающий около 1885 км. в диаметре поверхности земли, в то время как две 19-лучевые линзы передающей антенны обеспечивают пятно на поверхности земли покрывающее 1º или около 630 км. в диаметре. Следовательно, к примеру телеметрия баллистической ракеты, посланной с Кваджелейна на Маршаловых островах через 1º DSCS3, пятно луча или информация раннего предупреждения посланная от NORAD (североамериканское ПВО) в Колорадо для CINCPAC (главное командование тихоокеанского региона) в Перл Харбор, может быть перехвачена системами перехвата на борту Советского корабля, находящегося в пределах 300 км. зоны от побережья Оаху.
